PE-RT即耐熱聚乙烯簡介
PE-RT即耐熱聚乙烯，是Polyethylene of raised temperature resistance的英文縮寫，是一種可以用于熱水管的非交聯的聚乙烯，也有人突出了其非交聯的特性，叫它“耐高溫非交聯聚乙烯”。它是一種采用特殊的分子設計和合成工藝生產的一種中密度聚乙烯，它采用乙烯和辛烯共聚的方法，通過控制側鏈的數量和分布得到獨特的分子結構，來提高PE的耐熱性。由于辛烯短支鏈的存在使PE的大分子不能結晶在一個片狀晶體中，而是貫穿在幾個晶體中，形成了晶體之間的聯結，它保留了PE的良好的柔韌性，高熱傳導性和惰性，同時使之耐壓性更好，這種改性方法和目前市場上常見的PPR類似。PE-RT管可以用于ISO10508中規定的熱水管的所有使用級別。

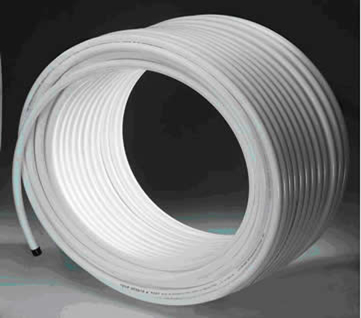

產品簡介
PE-RT管材、管件是以乙烯-辛烯共聚物為主要原料，按照CJ/T175-2002生產的耐高溫管道系統。它所用原料具有獨特的分子結構，它以線性乙烯為主鏈，加上可控分支，從而具有良好的耐水壓性能。它的柔軟性特別好，在施工時容易彎曲而且不會變形，耐低溫沖擊性突出,，安全衛生，熱熔連接，接口可靠，永不滲漏，是低溫熱水地板輻射采暖的理想管材。
低溫熱水地板輻射采暖，是一種極為理想的供暖方式。它以低溫熱水為熱媒，通過埋設地板內的塑料管把地板加熱，均勻地向室內輻射熱量，是一種對房間微氣候進行調節的節能采暖系統。
低溫熱水地板輻射采暖，成功地解決了高空間、大跨度、矮窗式建筑物的熱源緊張問題，提高了采暖的舒適度，給人以腳暖頭涼的舒適感，符合人體的生理學調節特點，促進人體血液循環，同時也減少了樓層噪音，實現了分戶分室自動控溫，消除了散熱設備的積塵和異味，使用壽命長達50年以上。
PE-RT地暖管 >> 性能特點
1. 質量輕，易于運輸和安裝施工
2. 具有良好的柔性，使其鋪設時方便經濟?？苫厥?，符合環保要求；
3. 管道彎曲時在彎曲部分應力可以很快得到松馳，不會出現“回彈”現象，便于施工操作，從而避免在使用過程中由于應力集中而引起管道在彎曲處出現破壞的現象；
4. 管內摩擦損失小、管道的輸送流體能力比同管徑PE-X管大10%；
5. 脆裂溫度低，管材具有優良的低溫性能，因此在冬季低溫情況下也可以施工，并在彎曲管道時無需預熱，這可以解決我國北方地 區由于冬季氣溫過低，無法施工而造成的經濟損失，其最小彎曲半徑為管道外徑的5倍；
6. 耐化學腐蝕性好，無銹蝕，使用壽命長。一般鋼管在使用幾年后，管道內壁因嚴重腐蝕而變得粗糙，流阻增加從而大大降低輸水 能力；
8. 在工作溫度為70℃、壓力為0.82MPa條件下，管道可安全使用50年以上；
9. 管材在生產過程中不添加任何有毒助劑，內壁光滑，不結垢，不滋生細菌，可以安全地應用于飲用水輸送等領域；
10.抗沖擊性能是PE-X管材的2 倍；
11.散熱性能好，熱導率為0.4 W/（m·K），在采暖應用中可以節約大量能源，因此在采暖領域使用PE-RT更能發揮其優良特性；
12.可焊接性：系統管路破壞后，可承插熱熔焊或電熔焊修復。
E-RT地暖管 規格尺寸及性能參數
管材規格
|
公稱外徑Dn |
平均外徑 |
管系列 |
|||
|
s5（1.25mpa） |
s4(1.6mpa) |
s3.2(2.0mpa) |
|||
|
dem ，min |
dem ，max |
公稱壁厚en |
|||
|
16 |
16.0 |
16.3 |
- |
2.0 |
2.2 |
|
20 |
20.0 |
20.3 |
2.0 |
2.3 |
2.8 |
|
25 |
25.0 |
25.3 |
2.3 |
3.8 |
3.5 |
|
32 |
32.0 |
32.3 |
2.9 |
3.6 |
4.4 |
管件規格
|
品名 |
PE-RT管件 |
||
|
管套 |
￠20 |
￠25 |
￠32 |
|
90度彎頭 |
￠20 |
￠25 |
￠32 |
|
內螺紋套管 |
￠20 |
￠25 |
￠32 |
|
外螺紋套管 |
￠20 |
￠25 |
￠32 |
管材的物理和化學性能
|
項目 |
測驗參數 |
指標 |
||
|
試驗溫度℃ |
靜液壓壓力Mpa |
試驗時間h |
||
|
縱向回縮率 |
110 |
- |
en≤8mm:1 |
＜3% |
|
靜液壓試驗 |
20 |
10.0 |
1 |
無破裂 |
|
靜液壓狀態下熱穩定性試驗 |
110 |
1.9 |
8460 |
無破裂 |
|
溶體質量流動速率，MFR（190℃，2.1kg）g/10min 變化率≤原料的30% |
||||
熱熔接技術參數
| 外徑 |
熔接深度 |
加熱時間 |
插接時間 |
冷卻時間（,in） |
|
20 |
15 |
5 |
4 |
2 |
|
25 |
17 |
7 |
4 |
2 |
|
32 |
19 |
8 |
6 |
4 |
PE-RT地暖管 應用領域
地面采暖系統，它適用于家庭起居室、臥室以及公共浴池、游泳池、幼兒園、托兒所、養老院等采暖用，它還適用于其他特殊需要；建筑冷熱水供應，管道飲用水系統；食品工業中飲料、酒類、牛奶等流體輸送管道。
PE-RT管其它方面介紹
1、分類：
1）按管徑分類常用規格：dn10、25、32、40、50、63、75、90、110、125、140、160、180、200、225、250。
標準長度： 4000、6000（mm）
2）按管系（S）常用的又分為S3.2、S4、S5、S6.3。
3）按管件連接方式分：熱熔連接件、電熔連接件和機械連接件三大類
① 熱熔連接管件
熱熔對接管件 dn≥63；
熱熔承插管件 dn32-dn160。
② 電熔連接管件
電熔承插管件 dn20-dn160。
③ 承插柔性連接管件dn20-dn160。
2、設計選用要點：
1）工程設計應符合國家有關設計標準、規范、規程要求。
2）一般程序：對耐熱聚乙烯給水管道管材的選擇應根據管道敷設環境需要和輸送介質溫度確定允許承壓力及使用條件級別，由此從相關標準中選擇管道系統的壁厚，再根據水力計算選擇系統管徑，并結合系統布置、敷設方式、連接形式、補償溫度變化的技術措施等，選擇質量符合國家現行有關產品標準的產品。
3）主要適用場合：室內冷、熱水管道，尤其熱水系統。
3、施工、安裝要點：
1）室內地坪以下管道埋設，應在土建工程回填土夯實以后重新開挖進行。不得在回填土之前或未經夯實的土層上埋設。
2）管道連接方式均要求是同種牌號、材質的管材與管材、管材與管件連接。從PE-RT的物理性能來看，其線脹系數在各類管材中是較高的，這也決定了PE-RT管支承間距很小，存在著管道架空跨度小，支承件安裝多的缺點；由于施工過程中交叉作業等復雜情況的影響，PE-RT管容易被扎破，預留的管端部分被壓扁等，造成了多次重修及返工現象較多。
4、產品標準：
《冷熱水用耐熱聚乙烯（PE-RT）管道系統》GB/T175
《建筑給水聚乙烯類管道工程技術規程》CJJ/T98-2003,J279-2003
5、工程標準：
《最新建筑給排水工程設計施工安裝與質量驗收技術規范全書》
6、相關標準圖：
《給水塑料管安裝》SS405-1~4
